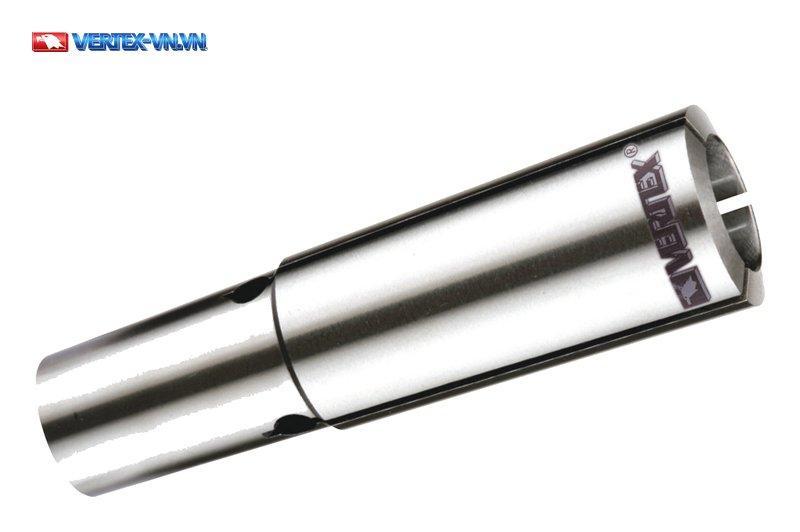

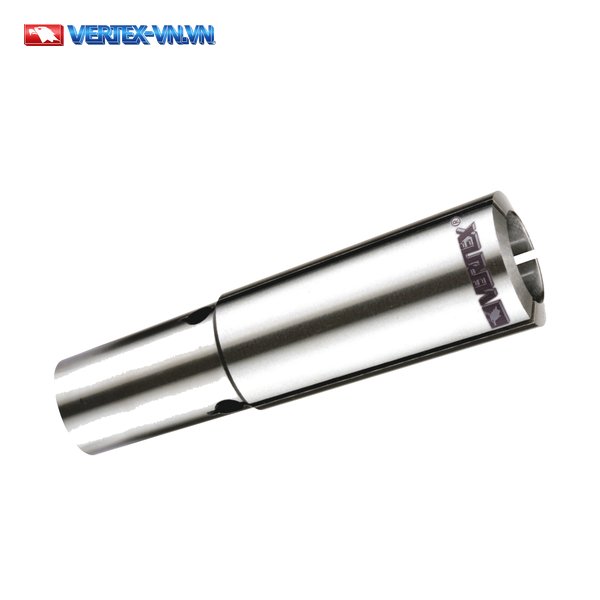

Collet MT3 VERTEX là con collet của hệ MT3 Collet System, gồm 7 cỡ từ Ø4 đến Ø20 mm với cỡ ty rút G1 (M12X1.75P). Sản phẩm do hãng VERTEX (Đài Loan) sản xuất và là chi tiết kẹp rời, khác với bầu kẹp chuôi MT dùng collet ER. Trước khi tra bảng mã, bạn cần phân biệt rõ collet MT3 với loại bầu kẹp cùng ký hiệu MT để tránh chọn nhầm sản phẩm.
Collet MT3 VERTEX Là Gì, Phân Biệt Với Bầu Kẹp Chuôi MT
Trong catalogue VERTEX, dòng sản phẩm này được ghi tên là MT3 Collet System — tức là bộ collet rời, không phải bầu kẹp hoàn chỉnh. Nếu bạn cần bầu kẹp chuôi MT dùng collet ER, có thể tham khảo thêm bầu kẹp chuôi MT dùng collet ER — đây là loại sản phẩm khác với collet MT3. Thông số kỹ thuật của hệ MT3 gồm các chỉ số dưới đây.
Thông Số Kỹ Thuật Và Dải Cỡ Collet MT3

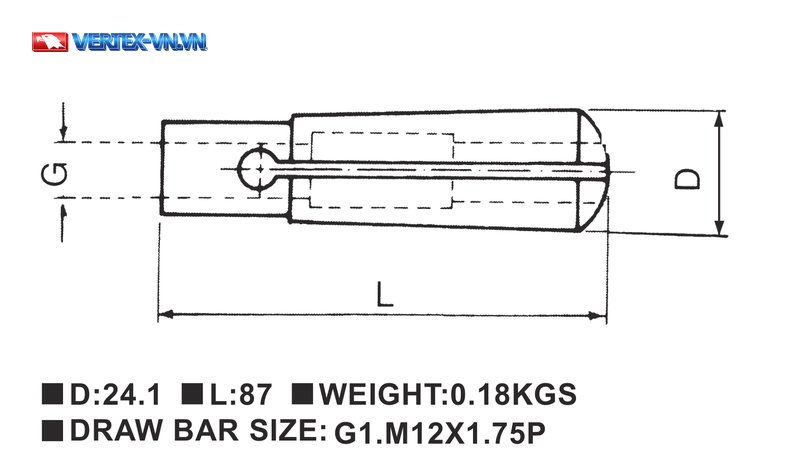

Thông số kỹ thuật của hệ MT3 ghi các chỉ số D:24.1, L:87, khối lượng 0.18 kg và cỡ ty rút (DRAW BAR SIZE) G1 = M12X1.75P. Trên hình vẽ minh hoạ của catalogue VERTEX, các ký hiệu D, L, G thể hiện đúng ba chỉ số này, không có tên riêng cho từng chiều. Toàn bộ 7 cỡ collet MT3 dùng chung các chỉ số này; dải cỡ trải từ Ø4 đến Ø20 mm, gồm 7 mã không liên tục: Ø4, 6, 8, 10, 12, 16, 20 mm. Bảng dưới đây tổng hợp dải cỡ và cỡ ty rút dùng chung cho cả 7 mã, trước khi tra từng mã cụ thể theo ORDER NO. và CODE NO. ở bảng phía sau.
Theo bảng RANGE SIZE của catalogue VERTEX, bước tăng giữa các cỡ này không đều: từ MT3-4 đến MT3-12, mỗi cỡ cách cỡ liền trước 2 mm (4, 6, 8, 10, 12); từ MT3-12 đến MT3-20, mỗi cỡ cách nhau 4 mm (12, 16, 20). Dòng RANGE SIZE này ứng 1-1 với 7 mã trong bảng mã bên dưới, không có cỡ nào nằm ngoài danh sách.
| ORDER NO. | Số lượng | Dải cỡ | Cỡ ty rút |
|---|---|---|---|
| MT3-□ | 1 PC | Ø 4, 6, 8, 10, 12, 16, 20 mm | G1 |
Bảng Mã Collet MT3 Đầy Đủ 7 Cỡ (Ø4 – Ø20)

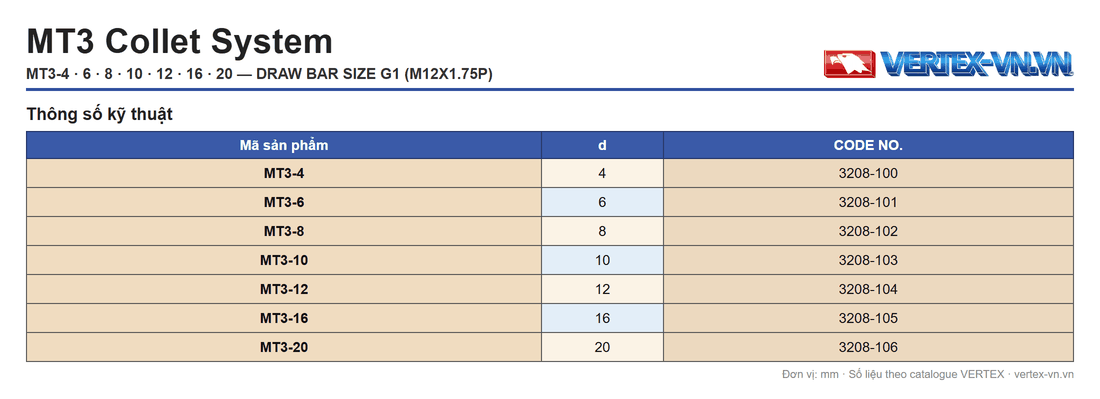

Mỗi cỡ collet MT3 có một mã đặt hàng (ORDER NO.) và một mã CODE NO. riêng theo bảng sau.
Cách đọc mã khá đơn giản: số đứng sau ký hiệu MT3- chính là cỡ Ø d của collet, ví dụ MT3-12 tương ứng cỡ Ø12 mm. Mã CODE NO. cũng chạy liền theo đúng thứ tự cỡ từ Ø4 đến Ø20: 3208-100 ứng với MT3-4, rồi tăng dần liên tiếp đến 3208-106 ứng với MT3-20, không có số nào bị bỏ trống trong dãy.
| Mã sản phẩm | Ø d (mm) | CODE NO. |
|---|---|---|
| MT3-4 | 4 | 3208-100 |
| MT3-6 | 6 | 3208-101 |
| MT3-8 | 8 | 3208-102 |
| MT3-10 | 10 | 3208-103 |
| MT3-12 | 12 | 3208-104 |
| MT3-16 | 16 | 3208-105 |
| MT3-20 | 20 | 3208-106 |
Phụ Kiện Liên Quan Cùng Hệ MT3 Và Hệ Collet Khác
Cùng ký hiệu MT3, còn có dòng ống kẹp nối C20/C25/C32/MT1-MT2-MT3-MT4 của hãng VERTEX — một sản phẩm khác, không thuộc hệ MT3 Collet System.
Nếu bạn cần hệ collet khác, có thể tham khảo thêm collet R8 của hãng VERTEX — đây là một hệ collet riêng, mã và cỡ không liên quan tới hệ MT3.
Câu Hỏi Thường Gặp
Collet MT3 VERTEX là gì?
Là con collet của hệ MT3 Collet System do hãng VERTEX (Đài Loan) sản xuất — gồm 7 cỡ từ Ø4 đến Ø20, dùng chung cỡ ty rút G1 (M12X1.75P), không phải bầu kẹp hoàn chỉnh.
Collet MT3 VERTEX gồm những cỡ nào?
7 mã hệ mét: MT3-4 (Ø4, CODE NO. 3208-100), MT3-6 (Ø6, CODE NO. 3208-101), MT3-8 (Ø8, CODE NO. 3208-102), MT3-10 (Ø10, CODE NO. 3208-103), MT3-12 (Ø12, CODE NO. 3208-104), MT3-16 (Ø16, CODE NO. 3208-105), MT3-20 (Ø20, CODE NO. 3208-106).
Cả 7 cỡ collet MT3 có dùng chung một cỡ ty rút không?
Có. Catalogue VERTEX ghi cỡ ty rút (DRAW BAR SIZE) G1 = M12X1.75P chung cho cả 7 mã collet MT3.
Collet MT3-4 và MT3-20 chênh nhau bao nhiêu về cỡ?
16 mm. Mã đầu dải MT3-4 là Ø4 mm, mã cuối dải MT3-20 là Ø20 mm, chênh lệch 20 − 4 = 16 mm theo bảng mã trên.
Tư Vấn Kỹ Thuật
VERTEX là hãng phụ kiện máy công cụ Đài Loan; liên hệ hotline 0911 066 515 để được tư vấn chọn cỡ collet MT3 trong 7 mã và báo giá. Xem thêm danh mục dụng cụ gá kẹp của hãng VERTEX.
