Chân chống rung máy VERTEX dòng DELUXE SB với đế cao su và bu lông điều chỉnh chiều cao
Bảng thông số chân chống rung VERTEX STANDARD TYPE TK-90 đến TK-200 kèm đặc tính chung và phạm vi ứng dụng, trích catalogue Vertex trang G1
Bảng thông số chân chống rung VERTEX ba dòng DELUXE SB, HEAVY DUTY SC và LIGHT DUTY SY kèm bản vẽ kích thước, trích catalogue Vertex trang G1
Chân chống rung máy VERTEX dòng DELUXE SB với đế cao su và bu lông điều chỉnh chiều cao
Bảng thông số chân chống rung VERTEX STANDARD TYPE TK-90 đến TK-200 kèm đặc tính chung và phạm vi ứng dụng, trích catalogue Vertex trang G1
Bảng thông số chân chống rung VERTEX ba dòng DELUXE SB, HEAVY DUTY SC và LIGHT DUTY SY kèm bản vẽ kích thước, trích catalogue Vertex trang G1

Chân Chống Rung Máy VERTEX TK, SB, SC, SY

Liên Hệ

Chân chống rung máy VERTEX gồm 4 dòng TK, SB, SC và SY với 14 mã, dùng lắp dưới chân đế máy công cụ để giảm rung và cân bằng mặt máy khi vận hành.

Hãng sản xuất: VERTEX (Đài Loan)
Mã sản phẩm: TK-90 ~ SY-16 (14 mã)
Vật liệu: FCD45 (SB, SC), SS41 (SY)
Tải trọng: 100 – 4.000 kg tuỳ mã
Điều chỉnh độ cao: Có ở TK, SB, SC; riêng SY không có
Ứng dụng: Lắp dưới chân đế máy tiện, máy phay, máy mài, máy cắt và nhiều loại máy công cụ khác
Đại diện thương hiệu VERTEX tại Việt Nam
  • Chi tiết sản phẩm
  • Đánh giá (0)

Chân chống rung máy VERTEX là loại đế kê có bộ phận điều chỉnh độ cao bằng ren, lắp dưới chân đế máy công cụ. Chân chống rung được dùng để giảm rung và cân bằng mặt máy. Dòng sản phẩm này hiện có 4 dòng TK, SB, SC, SY với tổng 14 mã, tải trọng trải từ 100kg (mã SY-8) đến 4.000kg (mã SB-10) tuỳ mã. Đặc tính chung của cả họ sản phẩm là ngăn rung và giảm ồn, thiết kế đế thấp, lắp đặt dễ dàng, điều chỉnh đơn giản và độ bền cao. Bốn dòng này khác nhau ở vật liệu, kích thước và mức tải trọng.

Chân chống rung máy VERTEX dòng DELUXE SB với đế cao su và bu lông điều chỉnh chiều cao
Chân chống rung máy VERTEX dòng DELUXE SB với đế cao su và bu lông điều chỉnh chiều cao

Bốn Dòng Chân Chống Rung VERTEX Khác Nhau Ở Đâu

Bốn dòng chân chống rung VERTEX chia theo cấp độ chịu tải: tiêu chuẩn STANDARD (TK), cao cấp DELUXE (SB), tải nặng HEAVY DUTY (SC) và tải nhẹ LIGHT DUTY (SY), mỗi dòng có vật liệu và phạm vi ứng dụng riêng. VERTEX là hãng phụ kiện gá kẹp Đài Loan mà Nam Dương Tool đại diện phân phối tại Việt Nam.

  • STANDARD TYPE (TK) — 4 mã.
  • DELUXE TYPE (SB) — 4 mã, vật liệu FCD45.
  • HEAVY DUTY TYPE (SC) — 3 mã, vật liệu FCD45.
  • LIGHT DUTY TYPE (SY) — 3 mã, vật liệu SS41.

Dòng SB phù hợp lắp cho máy công cụ nói chung, máy đúc khuôn, máy in, máy tiện CNC, máy mài, máy khoan và máy phay. Dòng SC phù hợp máy tiện CNC, máy phay, máy cắt và máy mài; chân chống rung dòng SC vì vậy cũng phù hợp lắp dưới các thiết bị cắt trong xưởng như máy cưa ngang. Hai dòng TK và SY dùng theo phạm vi ứng dụng chung của cả 4 dòng.

Cụ thể từng mã của dòng TK gồm những kích thước và tải trọng nào, bảng dưới đây liệt kê đầy đủ.

Bảng Thông Số Chân Chống Rung Standard Type TK

Dòng STANDARD (TK) có 4 mã, tải trọng từ 500kg đến 3.500kg, dùng ren điều chỉnh độ cao 5–6mm tuỳ mã.

ORDER NO. A B C Ø DxL LOAD KGS Adjustable HEIGH WEIGHT KGS CODE NO.
TK-90 90 50 32 12M-100 500kg 5 mm 0.8 7001-000
TK-120 120 90 35 12M-100 1000kg 5 mm 1.4 7001-001
TK-160 160 130 38 16M-110 1500kg 6 mm 2.8 7001-002
TK-200 200 170 45 20M-120 3500kg 6 mm 4.4 7001-003

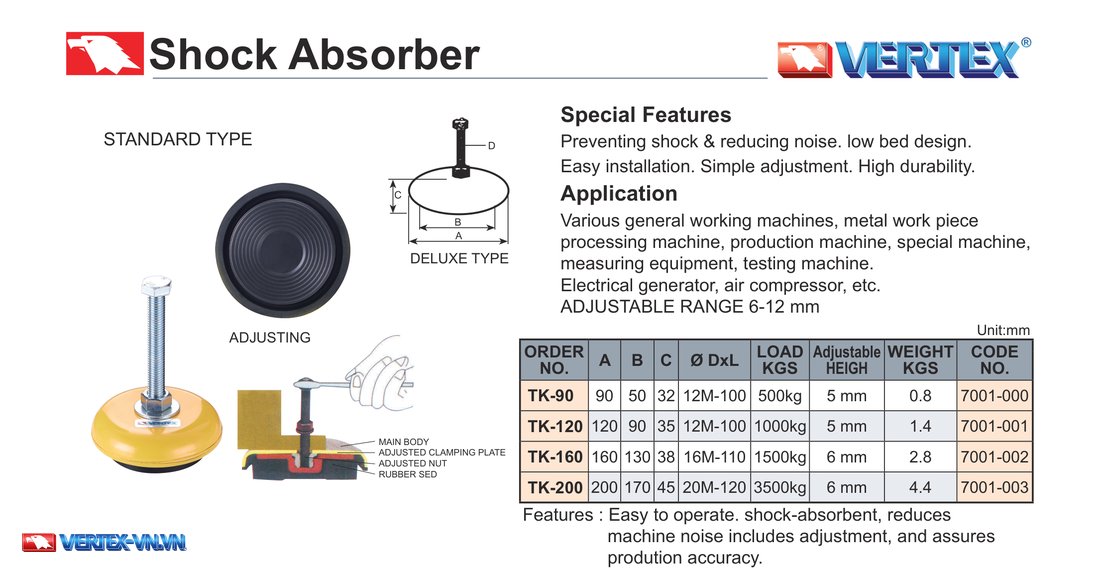

Bảng thông số chân chống rung VERTEX STANDARD TYPE TK-90 đến TK-200 kèm đặc tính chung và phạm vi ứng dụng, trích catalogue Vertex trang G1
Bảng thông số chân chống rung VERTEX STANDARD TYPE TK-90 đến TK-200 kèm đặc tính chung và phạm vi ứng dụng

Các ký hiệu A, B, C và Ø DxL ứng với từng vị trí đo trên bản vẽ kỹ thuật của mỗi mã; kích thước Ø DxL có dạng 12M-100, 16M-110, 20M-120.

Tải trọng dòng TK gồm các mức như 500kg, 1000kg…; khối lượng bản thân của chân được ghi riêng. Dải điều chỉnh chung của họ chân chống rung là 6-12 mm, khác với trị số điều chỉnh riêng của từng mã; khi cần con số chính xác cho một mã cụ thể, bạn nên xác nhận lại với bộ phận kỹ thuật.

Dòng TK có đặc tính dễ thao tác, có khả năng hấp thụ chấn động, giảm tiếng ồn máy, tích hợp cơ cấu điều chỉnh và đảm bảo độ chính xác khi sản xuất. Dòng DELUXE (SB) có kích thước khác và tải trọng cao hơn hẳn.

Bảng Thông Số Chân Chống Rung Deluxe Type SB

Dòng DELUXE (SB) dùng bộ ký hiệu D1, D2, H, Ø dxL riêng, vật liệu FCD45, tải trọng từ 500kg đến 4.000kg, dải rộng hơn cả trong 4 dòng chân chống rung VERTEX.

ORDER NO. D1 D2 H Ø dxL LOAD KGS Adjustable HEIGH N.W. KGS CODE NO.
SB-4 100 90 60 12×50 500 25 2 7001-031
SB-6 150 135 95 16×110 1000 40 5 7001-032
SB-8 200 180 100 20×120 2500 40 8 7001-033
SB-10 250 230 125 24×180 4000 40 12 7001-034

Dòng SB đo theo các ký hiệu D1, D2, H, Ø dxL, khác A, B, C, Ø DxL của dòng TK. Kích thước Ø dxL gồm 12×50, 16×110, 20×120, 24×180; tải trọng các mã là 500, 1000, 2500, 4000 kg.

Nếu máy không cần tải trọng lớn tới vậy, dòng HEAVY DUTY (SC) là lựa chọn gọn hơn với 3 mã sau.

Bảng Thông Số Chân Chống Rung Heavy Duty Type SC

Dòng HEAVY DUTY (SC) có 3 mã, tải trọng từ 700kg đến 2.500kg, vật liệu FCD45, phù hợp máy tiện CNC, máy phay, máy cắt và máy mài.

ORDER NO. A B C LOAD KGS Adjustable HEIGH N.W. KGS CODE NO.
SC-1 130 96 66 700 4MM 4 7001-060
SC-2 174 143 80 1500 5MM 8.8 7001-061
SC-3 217 165 101 2500 6MM 16 7001-062

Dòng SC đo theo các ký hiệu A, B, C như dòng TK nhưng không có Ø DxL; trị số A, B, C của hai dòng không so chéo được vì khác mã, khác kích thước thật. Độ cao điều chỉnh của dòng SC là 4MM, 5MM, 6MM tùy mã, còn dòng TK có mã điều chỉnh 5 mm.

Ở đầu bên kia của thang tải trọng là dòng LIGHT DUTY (SY) với 3 mã sau.

Bảng Thông Số Chân Chống Rung Light Duty Type SY

Dòng LIGHT DUTY (SY) có 3 mã, tải trọng từ 100kg đến 300kg; chỉ dòng SY có kích thước A là cỡ ren (M8X1.25P, M12X1.25P, M16X2.0P) thay vì kích thước mm.

ORDER NO. A B C D LOAD KGS N.W. KGS CODE NO.
SY-8 M8X1.25P 50 20 40 100 0.1 7001-080
SY-12 M12X1.25P 75 30 50 200 0.28 7001-081
SY-16 M16X2.0P 100 35 60 300 0.48 7001-082

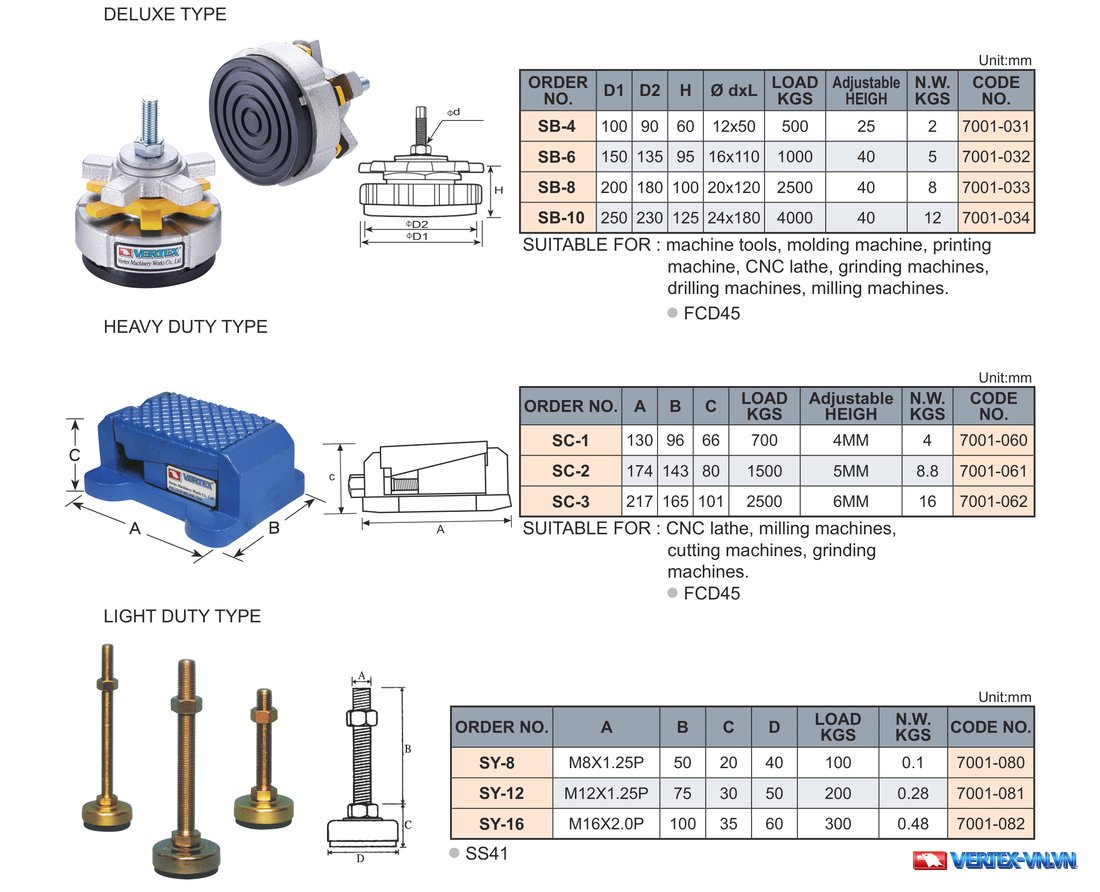

Bảng thông số chân chống rung VERTEX ba dòng DELUXE SB, HEAVY DUTY SC và LIGHT DUTY SY kèm bản vẽ kích thước, trích catalogue Vertex trang G1
Bảng thông số chân chống rung VERTEX ba dòng DELUXE SB, HEAVY DUTY SC và LIGHT DUTY SY kèm bản vẽ kích thước

Lưu ý: kích thước A của dòng SY là cỡ ren, không phải kích thước mm như A của dòng TK và SC — bạn không so chéo trị số giữa các dòng. Vật liệu chế tạo là SS41. Khối lượng bản thân (N.W. KGS) của dòng SY khá nhỏ, từ 0,1kg đến 0,48kg, tương ứng với kích thước nhỏ gọn của cả 3 mã.

Với 4 bảng và 14 mã như trên, việc chọn đúng dòng phụ thuộc chủ yếu vào tải trọng thực tế của máy.

Chọn Chân Chống Rung Theo Tải Trọng Máy

Chọn đúng dòng chân chống rung bắt đầu từ khối lượng thực tế của máy, cộng thêm khối lượng đồ gá hay phôi gắn cố định trên máy nếu có.

Dòng Số mã Dải LOAD KGS
TK 4 500 – 3.500
SB 4 500 – 4.000
SC 3 700 – 2.500
SY 3 100 – 300

Khi máy có lắp thêm đồ gá, phôi hoặc thiết bị kẹp gắn cố định, tổng khối lượng đặt lên chân chống rung sẽ tăng theo. Nếu máy đã lắp thêm bộ gá kẹp phôi 52 chi tiết hoặc gắn cố định một chiếc ê tô bàn nguội, bạn cần cộng thêm khối lượng của các thiết bị này khi đối chiếu với tải trọng cho phép của từng mã.

Số chân cần dùng tùy từng máy. Bạn nên cung cấp khối lượng máy và số điểm kê thực tế để đội kỹ thuật Nam Dương Tool đối chiếu với bảng thông số và tư vấn dòng, mã phù hợp trước khi lắp đặt.

Ngoài tải trọng, cả 4 dòng có chung đặc tính và phạm vi ứng dụng.

Đặc Tính Chung Và Phạm Vi Ứng Dụng

Bên cạnh các đặc tính chung — ngăn rung, giảm ồn, thiết kế đế thấp, lắp đặt dễ dàng, điều chỉnh đơn giản và độ bền cao — cả 4 dòng dùng được cho các nhóm máy sau.

  • Máy công cụ tổng quát và máy gia công phôi kim loại.
  • Máy sản xuất và máy chuyên dụng.
  • Thiết bị đo lường và máy kiểm tra.
  • Máy phát điện và máy nén khí.

Không chỉ máy có động cơ, các thiết bị lắp đặt cố định trong xưởng như bàn nguội cơ khí cũng cần mặt bàn ổn định khi thao tác gia công.

Với phạm vi ứng dụng rộng như vậy, một số câu hỏi thường gặp dưới đây giúp làm rõ thêm trước khi chọn mã.

Câu Hỏi Thường Gặp Về Chân Chống Rung Máy VERTEX

Chân Chống Rung VERTEX Có Điều Chỉnh Được Độ Cao Không?

Có, trừ dòng LIGHT DUTY (SY). Ba dòng TK, SB, SC đều điều chỉnh được độ cao, với trị số khác nhau theo từng mã: TK 5 mm hoặc 6 mm, SB 25 mm hoặc 40 mm, SC 4MM đến 6MM.

Shock Absorber Nghĩa Là Gì?

Shock Absorber (bộ hấp thụ chấn động) là cách gọi chung cả họ chân chống rung TK, SB, SC và SY. Tại thị trường Việt Nam, sản phẩm này thường được gọi là chân chống rung máy, đế chống rung hoặc chân đế máy công cụ.

Chân Chống Rung VERTEX Có Những Dòng Nào?

Có 4 dòng: STANDARD (TK, 4 mã), DELUXE (SB, 4 mã), HEAVY DUTY (SC, 3 mã) và LIGHT DUTY (SY, 3 mã), tổng cộng 14 mã. Mỗi dòng có bộ ký hiệu kích thước và dải tải trọng riêng, tra trong 4 bảng thông số.

Nên Chọn Dòng SC Hay SB Cho Máy Có Tải Trọng Lớn?

Dòng SB đạt tải trọng tối đa 4.000kg ở mã SB-10, lớn hơn mức tối đa 2.500kg của dòng SC ở mã SC-3. Lựa chọn cụ thể tuỳ khối lượng thực tế của máy cộng với đồ gá và phôi gắn kèm; bạn nên đối chiếu bảng thông số hoặc liên hệ kỹ thuật Nam Dương Tool để xác nhận trước khi đặt hàng.

Chân Chống Rung VERTEX Tại Nam Dương Tool

Nam Dương Tool là đại diện phân phối trực tiếp VERTEX tại Việt Nam hơn 15 năm, hỗ trợ đối chiếu tải trọng máy với bảng thông số để chọn đúng dòng chân chống rung. Đội kỹ thuật tư vấn dựa trên khối lượng thực tế của máy, đồ gá và phôi gắn kèm để xác nhận dòng và mã phù hợp trong 4 dòng TK, SB, SC, SY.

Ngoài chân chống rung, Nam Dương Tool còn phân phối nhiều Dụng cụ nhà xưởng khác phục vụ lắp đặt và vận hành máy công cụ. Liên hệ hotline 0911 066 515 để được tư vấn chọn dòng, chọn mã và báo giá.
